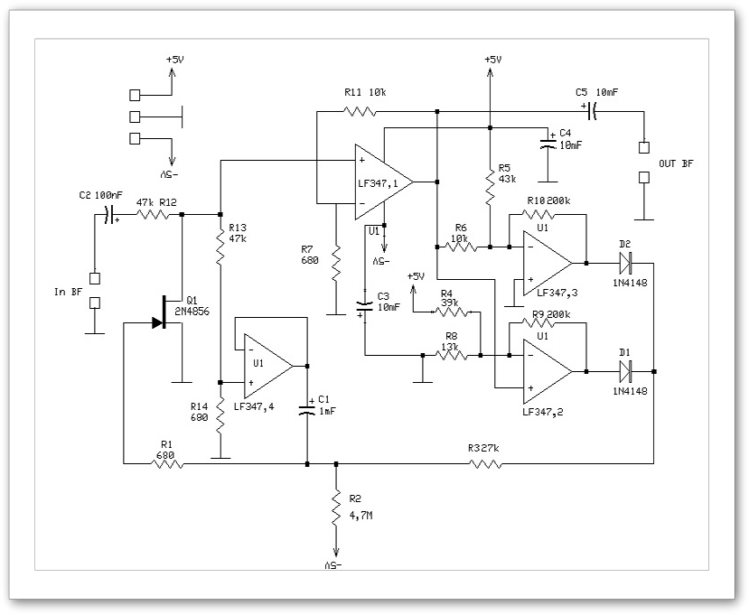

compressore audioQuesto circuito consente di mantenere il livello di uscita audio costante a odb (0,707 V RMS su 600 Ohm) per livelli audio di ingresso che vanno da   -20db a +20db, quindi per un'escursione totale di 40 db. Il controllo del guadagno avviene sfruttando il tratto lineare della curva caratteristica del JFET (viene fatto funzionare come resistenza variabile controllata da tensione). La risposta in frequenza è ottima. La velocità di intervento e di rilascio è ottimizzata ed è fissa. Per variarla si può agire su C1.
