Caratteristiche tecniche LED e schemi applicativi

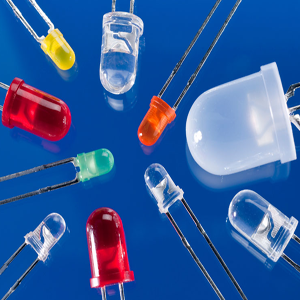

led vari2 300Light Emitting Diode

Per il corretto funzionamento di un diodo LED è necessario polarizzarlo correttamente e soprattutto far circolare in esso la giusta corrente per avere la massima efficienza. Generalmente nei LED per uso comune, al di là del colore, non è consigliabile far circolare una corrente superiore ai 10mA. Ogni LED, come tutti i diodi, ha una tensione di soglia, che in questo caso coincide con la tensione con cui il LED comincia ad accendersi. Per ogni colore corrisponde una tensione di soglia diversa. Sia il colore che la tensione di soglia dipendono dai materiali semiconduttori con cui viene costruito il LED. La tabella qui sotto riepiloga un pò le caratteristiche generali.



Colore Tensione Materiale Formula Lung. d'Onda
Infrarosso  1.25V  Arseniuro di Gallio-Alluminio    GaAsAl  790-950nm
 Rosso  1,85V  Arsenurio di Gallio-Alluminio-Indio    GaAsAlIn  625-740nm
 Giallo  1.95V  Gallio-Indio-Fosforo  GaInP  565-625nm
 Verde  2.05V  Indio-Gallio-Azoto  InGaN  520-565nm
 Bianco  3.10V  Indio-Gallio-Azoto  InGaN  mista
 Blu  3.55V  Indio-Gallio  InGa  435-520nm
 Ultravioletto  4.35V  Indio-Gallio-Azoto  InGaN  310-405nm

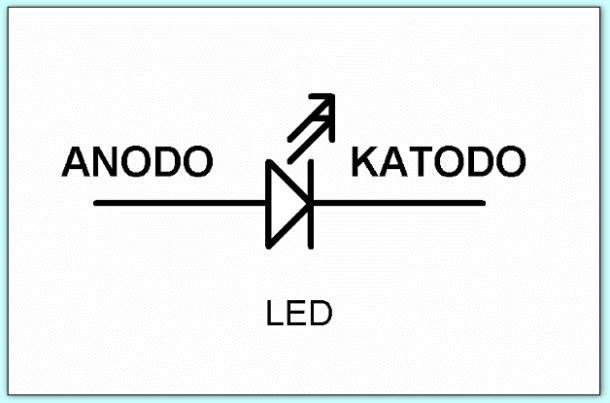

Simbolo diodo LED



LED simbolo

Il simbolo di base è quello di un diodo comune con l'aggiunta delle frecce che vanno in direzione verso l'esterno dal diodo, proprio ad indicare che il diodo emette luce.

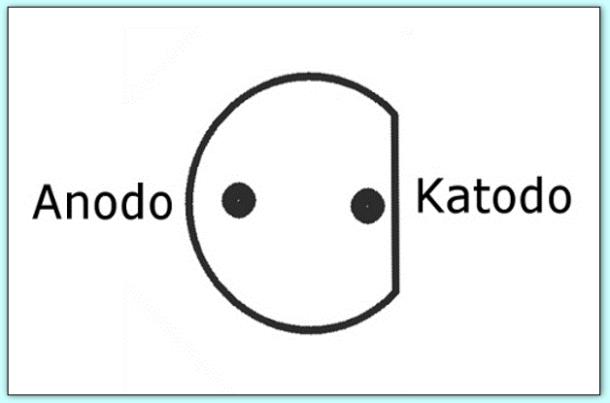

LED visto da sotto



LED3 simbolo

Osservando il LED da sotto (lato saldature) si nota una smussatura del corpo del diodo, essa identifica il Catodo.

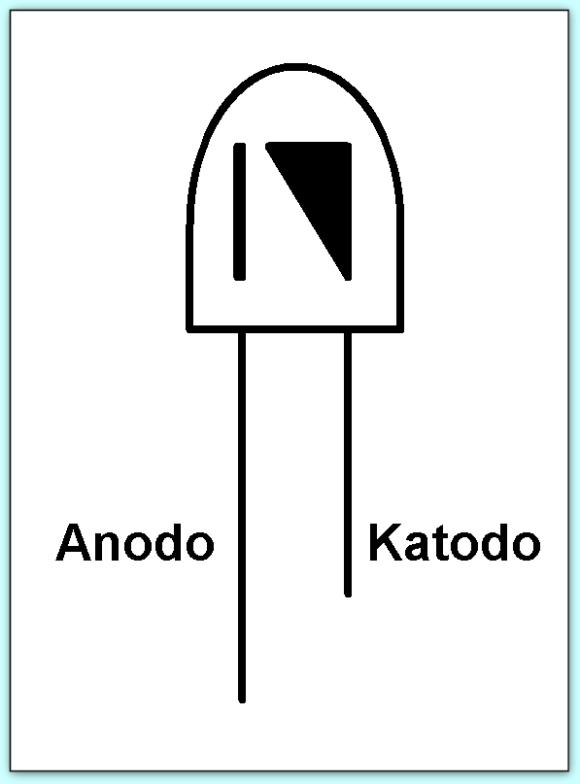

LED visto di profilo



LED2 simbolo

Il piedino più lungo è l'Anodo. Osservandolo in trasparenza, l'anodo ha una struttura fisica più piccola.
